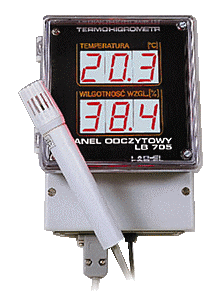

Термогигрометр LB-701 со считывающей панелью LB-705

точное и быстрое измерение влажности
прибор стационарный
большой, четкий дисплей
регистрация до 640 измерительных пунктов
интерфейс RS 232 C и цифровая токовая петля

Описание

Термогигрометр LB-701 с отсчетной панелью LB-705 предназначен для измерения температуры и влажности воздуха в закрытых помещениях (складах, лабораториях, и т.п.). Это прибор стационарный, питается от сети 220 вольт/ 50 герц или от внешнего источника постоянного напряжения 12 вольт.

Прибор состоит из двух основных частей: термогигрометра LB-701 (выполненного в форме измерительного датчика) и отсчитывающей панели LB-705.Обе части соединены кабелем длиной 1...20 м.

Измерительный датчик LB-701 содержит: тонкослойный термодетектор Pt-100, тонкослойный емкостный чувствительный элемент относительной влажности, электронные преобразовательные системы и систему программированной памяти регистрирующей (перепрограммировальное постоянное запоминающее устройство), в которой записаны индивидуальные характеристики датчика а также идентификационные и технические данные.

К отсчитывающей панели приходят сигналы уже преобразованные, содержающие закодированную информацию о температуре и относительной влажности.Это позволяет взаимозаменяемо пользоваться разными отсчитывающими панелями с тем же самым термогигрометром LB-701, без ущерба для результата измерения.

Микропроцессор отсчитывающей панели прибора, на основе информации из датчика (преобразованных измерительных сигналов и прочитанных калиброванных характеристик), считает величины: относительной влажности, температуры точки росы а также кубического содержания пара в воздухе. Величины температуры и относительной влажности одновременно показаны светодиодным цифровым индикатором LED (высота цифр 25 мм). Можно их тоже отправить наружу интерфейсом. Отсутствие переключателей увеличивает надежность действия и простоту обслуживания.

Прибор оборудован двумя последовательными интерфейсами: RS232C, с помощью которого может быть присоединен к любой компьютерной системе, как и цифровой токовой петлей для передачи данных на большое расстояние. Интерфейсы позволяют дистанционно и автоматически собирать измеряемые данные а также записывать калибрационные данные во время первичной и вторичной калибровки.

Панель LB-705 имеет программные часы местного времени, которые считают время с момента включения питания или синхронизируются с часами реального времени, если таковы находятся в приборе. Отсчитывающая панель LB-705 может иметь как дополнительное оборудование память регистрирующую результаты измерения, что в соединении с часами реального времени позволяет пользоваться ею как регистратором температуры и влажности.

В приборе нет механических элементов калибровки (напр. потенциометров). Калибровку прибора совершают передачей калибрационных данных полученных в образцовых условиях посредством цифрового интерфейса в память регистрирующую прибора.Это гарантирует удобство и высокую точность калибровки как и стабильность метрологических параметров прибора.

Термогигрометр LB-701 имеет подтверждение типа RP T 95 76 дано председателем Центрального управления мер в Варшаве.

Термогигрометр LB-701 имеет положительную экспертизу Центра военной метрологии (COMW) в Зеленке (Номер 71 от 05.05.1995) изготовленную опираясь на методике поверки гигрометров и гигрографов, сигн. Техн. сл. 83/91 и PN 83/M-53850.

Термогигрометр LB-701, по добавочному заказу может иметь индивидуальное свидетельство проверки дано Центральным Управлением Мер (GUM) в Варшаве или Центром Военной Метрологии (COMW) в Зеленке.

Технические данные

Измерение температуры
Недостоверность измерения	+/-0,4 degC	версия LB-701
Недостоверность измерения	+/-0,2 degC	версия LB-701 A
Предел измерения	0..+70 degC
	от -40 degC	версия LB-701M
	до 80 degC	в металлическом корпусе

Измерение влажности
Недостоверность измерения	+/- 2,0%
Предел измерения LB-701	10..95%	для температур до +40 degC
	10..60%	для температур до +70 degC
	10..40%	для температур до +80 degC
Предел измерения LB-701 H	0..100%	для температур до +60 degC
	0..70%	для температур до +70 degC
	0..40%	для температур до +80 degC

Считывание измерений
Параметр	Предел	Распределительность
температура воздуха	-40,0..+80 degC	0,1 degC
влажность относительная	0,0..100%	0,1%

Считывание измерений (добавочно через последовательный интерфейс)
Параметр	Предел	Распределительность
температура точки росы	-40,0..+100,0 degC	0,1 degC
кубическое содержание пара в воздухе	0..99999 ппм	1 ппм
время	мес.,дни, ч., мин.	1 мин.

Пределы температур работы
Прибор	Предел	Примечания
Датчик LB-701	0..+70 degC
Датчик LB-701	0..+80 degC	в металлическом корпусе
Датчик LB-701M	-40..+70 degC
Датчик LB-701M	-40..+80 degC	в металлическом корпусе
Панель LB-705	0..+50 degC

Рекомендуемые беспрерывные условия работы
Предел температур	0..40 degC
Предел влажности	20..80%
Степень коррозийной агрессивности среды по PN-71/H-04651	B

Питание
сетевое	220 В AC/50 Гц/ 10 ВА
низковольтное	стабилизированный питатель 12В (DC)/0,4 A

Интерфейс I

Последовательный RS 232C (RxD, TxD, GND), параметры передачи: 9600 бит/сек., 8 битов информационных, без контроля четности, 1 бит стоповый.

Фукции интерфейса I

Возможность отсчета результатов измерения и записи калибровки прибора в его регистрирующую память.

Интерфейс II - токовой

Последовательный, т.нз. цифровая токовая петля, 1 линия TxD (активному состоянии линий TxD отвечает ток 25 мА, покоящемуся 15 мА), параметры временные передачи согласны RS 232 C: 300 бит/сек., 7 битов информационных, без контроля четности, 1 бит стоповый.

Фукции интерфейса II

LB-731

Внешние размеры

Считывающая панель LB-705: в панельном корпусе (можно повесить на стене) размеры: 130 x 180 x 116 мм;
Термогигрометр LB-701 (измерительная головка): присоединенный кабелем длиной 1...20 м размерами: диаметр 25 мм, длина 130 мм (для измерительной головки в корпусе из металла: диаметр 18 мм, длина 150 мм).

Оборудование

Кабель к интефейсу RS 232 C,
Программа "Интерфейс потребителя к компьютеру PC".

Расширения - по специальному заказу возможны следующие выполнения

LB-701H - с расширенным по сравнению со стандартным пределом постоянного измерения влажности 0...100 %,
LB-701M - с расширенным пределом температур работы измерительного датчика до -40...+70 *deg*C (по заказу до +80 *deg*C в корпусе из металла), при чем предел температур работы считывающей панели остается без изменения (0...+50 *deg*C)
LB-705PR - со считывающей панелью оснащенной часами RTC (real time clock) и добавочой памятью результатов измерения (емкость 80 или 640 измерительных пунктов),
LB-705R - со считывающей панелью оснащенной часами RTC
LB-701A - c меньшей недостоверностью измереиия температуры +/- 0,2 *deg*C
