- измерение влажности и температуры
- управление работой осушителя / увлажнителя
- управление работой нагревателя / охладителя
- сигнализация нарушения порога тревоги
- регистрация выбранного измерения
|
|
Комплект этот служит для измерения и регулирования относительной влажности и температуры в помещениях (напр. складах, климатических камерах) а также для сигнализации нарушения порога тревоги.

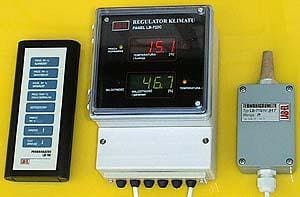

Отсчетно - управляющая панель LB-722C получает из подключенного к ней термогигрометра LB-710 результаты измерения относительной влажности и температуры в избранном месте. На их основании панель LB-722C, через одно из 3 выходных реле реализует следующие конфигуровальные функции:
Панель LB-722C регистрирует в памяти результаты последних 64 измерений относительной влажности или температуры (конфигурованные) через часовые промежутки.Актуальные результаты измерений, содержимое памяти из последних 64 часов а также регулировка прибора показываются на двух четырехцифровых световодных цифровых индикаторах - LED с высотой цифр 12 мм. Индикаторы могут работать по разным порядкам работы. В основном порядке показан актуальный результат измерения влажности и температуры. Во время программирования прибора один из индикаторов показывает устанавливаемый параметр, а второй соответствующее описание (символическое обозначение параметра). Похожая ситуация имеет место во время просмотра памяти результатов измерений (в последнем случае один из индикаторов показывает - символически - время, а второй - результат измерения).
Дистанционный пульт LB-721 это датчик дальнего управления, который служит для программирования установки панели LB-722C с помощью оптического канала связи (на инфракрасную часть спектра).Дистанционный пульт LB-721 это небольшое переносное ("карманное") устройство, питающееся от одной батареи 9 В (6F22). Он оборудован 8-клавишной, четко описанной мембранной клавиатурой. Шесть клавишей переключает порядок работы индикатора командо-контроллера, остальных два служат для увеличения или уменьшения параметра во время программирования. В частности регулируется:
Установки запоминаются в регистрирующей памяти панели LB-722C (т.е. величины выбранные в последнее время остаются без изменения после выключения питания).
Примененный здесь способ программирования прибора с употреблением специализированного дистанционного пульта защищает установки от их изменения посторонними лицами. Позволяет также получить большую плотность панели из-за отсутствия программирующих переключателей. Дальность дистанционного пульта - около 1 м.
Во время периодической калибровки (проверки) термогигрометра LB-710 используется двухнаправленную цифровую передачу. Во время калибровки состав коэфициентов градуирующих результаты записывается в регистрирующую память термогигрометра LB-710M. Таким способом исключается какие-либо элементы регулировки (потенциометры и триммеры), которые часто бывают источником проблем (термическая нестабильность, шумы и трески, случайное вмешательство в установки и т.п.).
Каждый термогигрометр LB-710М имеет индивидуальное свидетельство проверки дано Центральным управлением мер в Варшаве или Центром военной метрологии (COMW) в Зеленке. Термогигрометр LB-710М получил подтверждение типа RP T 95 77 дано председателем Центрального управления мер в Варшаве.
Панель LB-722С оборудована цифровым выводом, с которого передаются актуальные результаты измерения температуры и влажности, со скоростью около 300 бит/с,каждые 2 сек. Вывод этот работает в стандарте похожем на интерфейс термогигрометра LB-710, что дает возможность создавать управляемую ЭВМ систему наблюдения за условиями среды во многих помещениях. Такая система может иметь любое количество термогигрометров LB-710М, как и панелей LB-720С. Простую систему, с одним или двумя термогигрометрами или командо-контроллерами, можно получить присоединяя их к портам СОМ1/СОМ2 компьютера IBM-PC через систему конверсии сигналов (по току - по напряжению LB-371) фирмы LAB-EL. Гораздо большее количество элементов системы можно подключить используя концентратор LB-731 фирмы LAB-EL.
Конструкторские решения примененные во всех устройствах учитывают достижение широкого температурного интервала работы (опция в версии М - максимум до -40..+70 *deg*C), а также гарантируют большую устойчивость к возмущениям и надежность. В частности все три устройства (LB-710, LB-722C, LB-721) построены с упорой на микропроцессоры специально приспособленные к работе в таких условиях. Все пластмассы, из которых сделаны корпусы выдерживают термические подвержения не менее чем в диапазоне температур -40..+80 *deg*C.
| Пределы работы и измерения | ||
|---|---|---|
| температуры | 0..70 *deg*C | стандартная версия |
| -40..70 *deg*C | версия М с расширенным пределом | |
| влажность | 10..95% | |
| Точность измерений | ||
|---|---|---|
| температуры | +/- 0,4 *deg*C | LB-710 |
| +/- 0,2 *deg*C | LB-710А | |
| влажности | +/- 2,0% | |
| Регулировка уровней | ||
|---|---|---|
| предел регулировки уровней регулировки и тревоги | влажности | 0..99,9 % |
| температуры | -40..+85 *deg*C | |
| гистерезис регулировочных уровней | +/- 0,5 % | |
| Рекомендуемые беспрерывные условия работы | |
|---|---|
| Предел температур | 0..40 *deg*C |
| Предел влажности | 20..80% |
| Степень коррозийной агрессивности среды по PN-71/H-04651 | B |
| Внешние размеры | |
|---|---|
| термогигрометр LB-710М | 190 х 70 х 33 мм |
| регулятор LB-722C | 180 x 130 x 106 мм |
| добавочный корпус к регулятору LB-722C | 308 x 255 x 160 мм |
| дистанционный пульт LB-721 | 175 х 77 х 25 |
| Класс устойчивости по DIN 40050 | |
|---|---|
| термогигрометр LB-710 | IP 51 |
| панель LB-722 | IP 51 |
| дистанционный пульт LB-721 | IP 40 |
| Выходы управления и тревоги | |
|---|---|
| конструкция | реле переключатель |
| максимальное напряжение | 230 В/50 Гц |
| максимальный ток | 2 А |
