- точное и быстрое измерение влажности
- управление четырьмя внешними устройствами - регулирование климата
- большой, четкий дисплей
- регистрация до 4000 измерительных пунктов
- интерфейс RS 232 и цифровая токовая петля
|
|

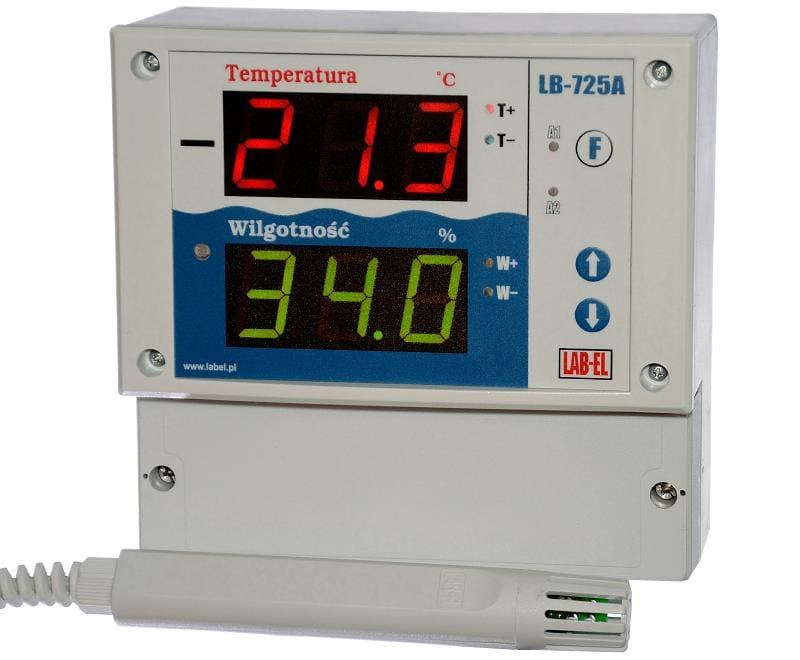

Прибор состоит из двух основных частей: термогигрометра LB-701 (выполненного в форме измерительного датчика) и управляющее - считывающей панели LB-725A. Обе части соединены кабелем длиной 1...20 м.
Измерительный датчик LB-701 содержит: тонкослойный термодетектор Pt-100, тонкослойный емкостный чувствительный элемент относительной влажности, электронные преобразовательные системы и систему программированной регистрирующей памяти, (перепрограммировальное постоянное запоминающее устройство) в которую записаны индивидуальные характеристики датчика а также идентификационные и технические данные.
К отсчетной панели приходят сигналы уже преобразованные, содержающие закодированную информацию о температуре и относительной влажности. Это позволяет взаимозаменяемо пользоваться разными отсчетными панелями с тем же самым термогигрометром LB-701, без ущерба для результата измерения.
Микропроцессор отсчетной панели прибора, на основе информации
из датчика (преобразованных измерительных сигналов и прочитанных
калиброванных
характеристик) считает величины: относительной влажности, температуры,
температуры точки росы а также кубического содержания пара в воэдухе.
Величины
температуры и относительной влажности одновременно показаны цифровым
светодиодным
индикатором LED (высота цифр 25 мм). Можно их тоже отправить наружу
интерфейсом.
Отсутствие переключателей увеличивает надежность действия и простоту
обслуживания.
Управляемые функции панели LB-725A позволяют управлять четырьмя
внешними устройствами: увлажнителем, осушителем, нагревателем и
охладителем.
Для каждого устройства можно установить пороги включения и
выключения
непосредственного управления или параметры пропорционального
управления.
Прибор оборудован двумя последовательными цифровыми интерфейсами: RS 232 C, с помощью которого может быть подключен к любой компьютерной системе, как и к цифровой токовой петле, для передачи данных на большие расстояния. Интерфейсы позволяют дистанционно и автоматически собирать измеряемые данные а также записывать калибрационные данные во время первичной и вторичной калибровки.
Панель LB-725A имеет часы реального времени и запоминающее устройство результатов измерений, что позвольяет пользоваться ею как регистратором температуры и влажности.
В приборе нет механических элементов калибровки (напр. потенциометров). Калибровку прибора совершают передачей калибрационных данных полученных в образцовых условиях посредством цифрового интерфейса в регистрирующую память прибора. Это гарантирует удобство и высокую точность калибровки как и стабильность метрологических параметров прибора.
Термогигрометр LB-701 имеет подтверждение типа RP T 95 76 дано председателем Центрального управления мер (GUM) в Варшаве.
Термогигрометр LB-701 имеет положительную экспертизу Центра военной метрологии (COMW) в Зеленке (Номер 71 от 05.05.1995) изготовленную опираясь на методику поверки гигрометров и гигрографов,сигн. Техн. сл. 83/91 и PN 83/M-53850.
Термогигрометр LB-701, по добавочному заказу, может иметь индивидуальное свидетельство проверки дано Центральным управлением мер в Варшаве или Центром военной метрологии в Зеленке.
| Измерение температуры | ||
|---|---|---|
| Недостоверность измерения | +/-0,4 °C | версия LB-701 |
| +/-0,2 °C | версия LB-701 A | |
| Предел измерения | 0..+70 °C | |
| от -40 °C | версия LB-701M | |
| до 80 °C | в металлическом корпусе | |
| Измерение влажности | ||
|---|---|---|
| Недостоверность измерения | +/- 2,0% | |
| Предел измерения LB-701 | 10..95% | для температур до +40 °C |
| 10..60% | для температур до +70 °C | |
| 10..40% | для температур до +80 °C | |
| Предел измерения LB-701 H | 0..100% | для температур до +60 °C |
| 0..70% | для температур до +70 °C | |
| 0..40% | для температур до +80 °C |
|
| Считывание измерений | ||
|---|---|---|
| Параметр | Предел | Распределительность |
| температура воздуха | -40,0..+80 °C | 0,1 °C |
| влажность относительная | 0,0..100% | 0,1% |
| Считывание измерений (добавочно через последовательный интерфейс) | ||
|---|---|---|
| Параметр | Предел | Распределительность |
| температура точки росы | -40,0..+100,0 °C | 0,1 °C |
| кубическое содержание пара в воздухе | 0..99999 ппм | 1 ппм |
| время | мес.,дни, ч., мин. | 1 мин. |
| Пределы температур работы | ||
|---|---|---|
| Прибор | Предел | Примечания |
| Датчик LB-701 | 0..+70 °C | |
| 0..+80 °C | в металлическом корпусе | |
| Датчик LB-701M | -40..+70 °C | |
| -40..+80 °C | в металлическом корпусе | |
| Панель LB-725A | 0..+50 °C | |
| Рекомендуемые беспрерывные условия работы | |
|---|---|
| Предел температур | 0..40 °C |
| Предел влажности | 20..80% |
| Степень коррозийной агрессивности среды по PN-71/H-04651 | B |
| Питание | |
|---|---|
| сетевое | 220 В/50 Гц/10 ВА |
Последовательный RS 232 C, 3 линии (RxD, TxD, GND), параметры передачи: 9600 бит/сек., 8 битов информационных, без контроля четности, 1 бит стоповый.
Последовательный, т. наз. цифровая токовая петля, 1 линия TXD (активному состоянии линий TXD отвечает ток 25 мА, нерабочему 15 мА), временные параметры передачи согласны RS 232 C: 300 бит/сек, 7 битов информационных, без контроля четности, 1 бит стоповый.
