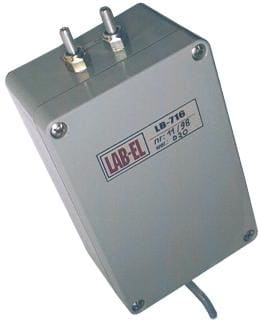

Манометр абсолютный lb-716p и дифференциальный LB-716D
- двухпроводное соединение
- цифровая передача данных на большие
расстоярия
- версии с разными диапазонами
измерения
|
 |
Описание
Манометр LB-716P предназначен для измерения абсолютного давления а
манометр
LB-716D для измерения разности давлений между выдвинутыми вне корпуса
измерительными
патрубками. Это приборы электронные, стационарные и небольшие
размерами.
Они внешнего питания.
Для измерений прибор пользуется данными из полупроводникового
манометрического
реле на основании калибрационных данных введенных во время калибровки
(калибровку
каждого прибора проводится отдельно) в регистрирующую память
(перепрограммировальное
постоянное запоминающее устройство), микропроцессор вмонтированный в
прибор
вычисляет актуальный результат измерения давления. Из прибора в
цифровой
форме результат этот отправляется к высшей системе фонда данных (напр.
с использованием перехода LB-370 сквозь интерфейс RS-232C к компьютеру
IBM PC или к отсчетно-регистрирующей панели LB-724D).
Параметры интерфейса дают возможность посылать данные а также питание
прибора
двухпроводной линией любой поляризации. Длина линии передачи ограничена
только активным сопротивлением провода (активное сопротивление обеих
токоведущих
жил провода не может быть выше 100 ом).
К каждому измерителю LB-716x можем приложить свидетельство
калибровки
дано Техническим институтом воздушных сил (ITWL).
Манометры LB-716P и LB-716D изготовляются в нескольких версиях
отличающихся
диапазоном измерения.
Технические параметры
| Диапазон
измерения абсолютного
давления - LB-716P |
| Версия |
Диапазон показаний |
Недостоверность измерения |
Разрешение измерения |
| давления |
диапазон |
| LB-716P350 |
10..+350 гПа |
+/-1 гПа |
0..70 *deg*C |
0,1 гПа |
| LB-716P1000 |
10..+1000 гПа |
+/-2 гПа |
0..70 *deg*C |
0,1 гПа |
| LB-716P2000 |
20..+2000 гПа |
+/-5 гПа |
0..70 *deg*C |
0,1 гПа |
| LB-716P4000 |
50..+4000 гПа |
+/-10 гПа |
0..70 *deg*C |
0,1 гПа |
| LB-716P6800 |
50..+6800 гПа |
+/-15 гПа |
0..70 *deg*C |
0,1 гПа |
| LB-716P10000 |
50..+9999,9 гПа |
+/-25 гПа |
0..70 *deg*C |
0,1 гПа |
| Диапазон измерения абсолютного
давления
- LB-716D |
| Версия |
Диапазон показаний |
Недостоверность измерения |
Разрешение измерения |
| давления |
диапазон |
| LB-716D2 |
-250..+250 Па |
+/-1,5Па |
0..50 *deg*C |
0,1 Па |
| LB-716D10 |
-999,9..+999,9 Па |
+/-3 Па |
0..50 *deg*C |
0,1 Па |
| LB-716D20 |
-2000..+2000 Па |
+/-5 Па |
0..70 *deg*C |
1 Па |
| LB-716D70 |
-7000..+7000 Па |
+/-18 Па |
0..70 *deg*C |
1 Па |
| LB-716D350 |
-350..+350 гПа |
+/-90 Па |
0..70 *deg*C |
0,1 гПа |
| LB-716D1000 |
-999,9..+999,9 гПа |
+/2,5 гПа |
0..70 *deg*C |
0,1 гПа |
| LB-716D2000 |
-2000..+2000 гПа |
+/-5 гПа |
0..70 *deg*C |
1 гПа |
| LB-716D4000 |
-4000..+4000 гПа |
+/-10 гПа |
0..70 *deg*C |
1 гПа |
| LB-716D6800 |
-6800..+6800 гПа |
+/-17 гПа |
0..70 *deg*C |
1 гПа |
| LB-716D10000 |
-9999..+9999 гПа |
+/-25 гПа |
0..70 *deg*C |
1 гПа |
| Условия работы |
| предельный интервал температур |
-40...+85 *deg*C |
| диапазон влажности (без конденсации) |
0...100 % |
| Питание |
| диапазон напряжений |
8...24В (DC) |
|
| отбор тока |
15 мА |
среднее |
| 25 мА |
максимально |
Интерфейс
Параметры передачи : временные согласные RS232C, 300 бит/с, 7
информационных
битов, без контроля четности, 1 стоповый бит работающий в стандарте
т.наз. цифровой токовой петли.
Внешние размеры
Корпус из пластмассы (полимас) Около 165 х 80 х 60 мм.
Расширения
По специальному заказу возможны следующие
выполнения:
- LB-716DS - с повышенной устойчивостью на климатические условия
(залит в
силиконе).
