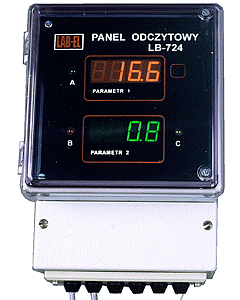

Отсчетную панель LB-724 изготовляется в нескольких версиях, которые могут сотрудничать с разными измерительными приборами LAB-EL. Данные ниже свойства панели (напр. вид высвечиваемого, регистрированного или отправляемого выходным интерфейсом результата измерения) могут быть модифицированы по желанию заказчика.
Отсчетная панель LB-724R дает возможность считывать из дождемера импульсы вызванные осадками (напр. ARG-100), высвечивает результаты кумулированных осадков, осадков за последних 24 часа. Позволяет также просматривать на выразительных световодных цифровых индикаторах LED часовые осадки за последних 64 часа. Прекращение запрограммированного пользователем уровня кумулированных осадков, осадков за 24 часа и выступление явления осадков сигнализируются лампочками на передней матрице и на двух релейных выходах. Величину кумулированного осадка отправляется в цифровой форме наружу к высшей системе собирания данных. Панель устойчивая к пропаданию питания (не теряет информационных данных о состоянии счетчиков осадков). Управление работой панели возможно при использовании специализированого пульта дистанционного управления (программатора).
Папель LB-724, которая служит для параллельной
работы с термогигрометром
LB-710
предлагаем под торговым названием LB-722C в комплекте регулятора
климата LB-720C.
Панель эта (в версии 6,0 описана ниже) имеет расширенный
состав регулировочных и тревожных функций.
Отсчетно - управляющая панель LB-722C (версия 6,0) дает возможность
отсчитывать величину температуры и влажности измеряемых
соработающим с
ней термогигрометром LB-710 а также регистрацию одной из этих двух
величин.
Результаты измерений высвечиваются на двух четырехцифровых
выразительных
световодных цифровых индикаторах типа LED. Актуальные результаты
измерений
отправляется в цифровой форме наружу к высшей системе собирания данных
(напр. к компьютеру или концентратору LB-731). Панель дает возможность
регистрировать величину влажности или температуры за последних 64 часа
работы прибора.
Добавочно панель оборудована тремя релейными выходами, которые
могут служить для поддерживания предположенной величины влажности и
температуры
в камере или помещении а также для управления тревогой (сигнализация
превышения
величины влажности или температуры вне принятых порогов верхнего и
нижнего
либо неправильной работы устройства, напр. дефекта термогигрометра
LB-710).
Вместе с панелью доставляется пульт дистанционного управления (пилот),
благодаря которому можно просматривать память с зарегистрированными
величинами
влажности или температуры а также сменять установки связанные с
управлением
релейными выходами. Панель устойчивая к пропаданию питания (не теряет
зарегистрированных
результатов измерения и величин установок связанных с управлением
реле).
Панель изготовляется в двух версиях: основной LB-722C и в версии
с синхронными аналоговыми выходами LB-722V.
Отсчетная панель LB-724T дает возможность отсчета
измерений из восьмиканалового
термометра
LB-711.
Результат измерения и номер канала, из которого актуально
отсчитываем температуру, высвечиваются на двух четырехцифровых
выразительных
световодных цифровых индикаторах типа LED. На цифровых индикаторах
циклично
появляются (через несколько секунд) результаты измерений из следующих
каналов.
Актуальные результаты измерений отправляется в цифровой форме наружу к
высшей системе собирания данных (напр. к компьютеру РС). Панель дает
возможность
регистрировать среднюю величину всех температур за последних 64 часа
работы
прибора или из одного выбранного канала измерения температуры.
Добавочно
панель оборудована тремя релейными выходами, которые могут служить для
поддерживания предположенной величины температуры в камере или
помещении
(управление нагревателями) а также для управления тревогой
(сигнализация
превышения заданной величины температуры либо неправильной работы
устройства).
Управление происходит на основе средней величины из всех работающих
измерительных
каналов термометра LB-711 или из одного выбранного канала измерения
температуры.
Вместе с панелью доставляется пульт дистанционного управления (пилот),
благодаря которому можно просматривать память с зарегистрированными
величинами
средней температуры а также сменять установки связанные с управлением
релейными
выходами. Панель устойчивая к пропаданию питания (не теряет
зарегистрированных
результатов измерения температур).
Отсчетная панель LB-724P дает возможность
отсчитывать и регистрировать
значения атмосферного давления измеряемого соработающим с ним
барометром
LB-716
или реплики результатов высвечиваемых барометром
LB-750. Результаты
измерений а также значение тенденции видоизменения давления
высвечиваются
на двух четырехцифровых выразительных световодных цифровых индикаторах
типа LED. Актуальное значение давления отправляется в цифровой форме
наружу
к высшей системе собирания данных (напр. к компьютеру). Панель дает
возможность
регистрировать величины давлений за последних 64 часа работы
прибора. Добавочно
панель оборудована тремя релейными выходами, которые могут служить для
поддерживания предположенной величины давления в камере или помещении
(управление
насосами) а также для управления тревогой (сигнализация превышения
заданной
величины давления либо неправильной работы устройства).
Вместе с панелью доставляется пульт дистанционного управления (пилот),
благодаря которому можно просматривать память с зарегистрированными
величинами
давлений а также сменять установки связанные с управлением релейными
выходами.
Панель устойчивая к пропаданию питания (не теряет зарегистрированных
значений
давлений).
Отсчетная панель LB-724Dx дает возможность
отсчитывать и регистрировать
значения разности атмосферного давления измеряемого соработающим с ним
дифференциальным барометром LB-716Dx. Результаты измерений а также
значение
тенденции видоизменения давления высвечиваются на двух четырехцифровых
выразительных световодных цифровых индикаторах типа LED. Актуальное
значение
давления отправляется в цифровой форме наружу к высшей системе
собирания
данных (напр. к компьютеру). Панель дает возможность
регистрировать величины
разности давлений за последних 64 часа работы прибора. Добавочно
панель
оборудована тремя релейными выходами, которые могут служить
поддерживанию
предположенной величины давления в камере или помещении (управление
насосами)
а также для управления тревогой (сигнализация превышения заданной
величины
разности давлений либо неправильной работы устройства).
Вместе с панелью доставляется пульт дистанционного управления (пилот),
благодаря которому можно просматривать память с зарегистрированными
величинами
разностей давлений а также сменять установки связанные с управлением
релейными
выходами. Панель устойчивая к пропаданию питания (не теряет
зарегистрированных
значений давлений).
Диапазон указаний давления | ||||
---|---|---|---|---|
Версия | Соработает с манометром | Распределительность указаний | Распределительность указаний в остальном диапазоне | |
давления | в диапазоне | |||
LB-724D2 | LB-716D2 | 0,1 Па | -199,9...250 Па | 1 Па |
LB-724D10 | LB-716D10 | 1Па | -1000...1000Па | 1Па |
LB-724D20 | LB-716D20 | 1Па | -1999...2000Па | 10Па |
LB-724D70 | LB-716D70 | 1Па | -1999...7000Па | 10Па |
LB-724D350 | LB-716D350 | 0,1гПа | -199,9...350гПа | 1гПа |
LB-724D1000 | LB-716D1000 | 0,1гПа | -199,9...1000гПа | 1гПа |
LB-724D2000 | LB-716D2000 | 1гПа | -1999...2000гПа | 10гПа |
LB-724D4000 | LB-716D4000 | 1гПа | -1999...4000гПа | 10гПа |
LB-724D6800 | LB-716D6800 | 1гПа | -1999...6800гПа | 10гПа |
LB-724D10000 | LB-716D10000 | 1гПа | -1999...9999гПа | 10гПа |
Отсчетная панель LB-724W дает возможность
отсчитывать скорость и
направление ветра как и регистрировать максимальные значения скорости
ветра
измеряемые соработающим с ним анемометром
LB-746. Результаты измерений
высвечиваются на двух четырехцифровых, выразительных световодных
цифровых
индикаторах типа LED. Актуальное значение измерения отправляется в
цифровой
форме наружу к высшей системе собирания данных (напр. к компьютеру).
Панель
дает возможность регистрировать максимальные величины скорости дутья
ветра
за последних 64 часа работы прибора. Добавочно панель оборудована тремя
релейными выходами, которые служат для сигнализации превышения
измеряемых
величин запрограммированных порогов а также для сигнализации
неправильной
работы устройства.
Вместе с панелью доставляется пульт дистанционного управления (пилот),
благодаря которому можно просматривать память с зарегистрированными
величинами
максимальных скоростей дутья ветра а также сменять установки связанные
с управлением релейными выходами. Панель устойчивая к пропаданию
питания
(не теряет зарегистрированных значений).
