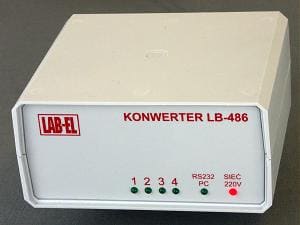

Преобразователь LB-486 местная метеорологическая станция

4 входа цифровой токовой петли
1 вход дождемера
преобразование RS-485/RS-232
фильтрация помех

Описание

Преобразователь LB-486 служит для подключения нескольких измерительных приборов к стандартному компьютеру РС. Позволяет это, возможно дешевым способом, базируя на собственном компьютере РС, создать рабочее место для несколькопунктового, местного мониторинга климата (напр. в лаборатории) или интернетовую метеорологическую станцию.

В базисной версии преобразователь LB-486 предназначен для одновременного подключения к одному порту RS-232 (COM) компьютера РС:

от 1 до 4 измерительных приборов работающих с использованием цифровойтоковой петли (в сокр.ЦТП, таких как напр. LB-705, LB-710, LB-710T, LB-711, LB-715, LB-716, LB-716D, LB-722, LB-724, LB-746),
дождемера (напр. ARG-100),
добавочного устройства связи через интерфейс RS-485 (напр. LB-741).

В расширенной версии (LB-486A) возможно параллельное соединение до 30 шт. преобразователей LB-486A с помощью интерфейса RS-485 (однопаровой спиралью в экране). Это позволяет создавать большие, рассеянные системы собирания измерительных данных. Устройство, которое отсчитывает данные из этой системы должно быть оборудовано портом RS-485. Если пользуемся компьютером РС, преобразователь LB-485 можно применить для изменения стандарта интерфейса компьютера с RS-232 на RS-485.

Преобразователь LB-486 выполняет следующие функции:

буферизует результаты измерений полученные из всех присоединенных приборов работающих в стандарте ЦТП,
счисляет и запоминает (также после выключения питания) импульсы из дождемера,
питает присоединенные приборы (напр.: LB-710, LB-715),
реализует двухнаправленную передачу используя порт RS-232 или RS-485,
защищает порт компьютера РС от повреждений а также от проникновения импульсных помех из установки датчиков,
реализует изоляцию для постоянного тока (оптронами) между:

портом RS-232,
входами приборов работающих в стандарте ЦТП и дождемера,
портом RS-485.

Преобразователь имеет следующие соединения:

порт RS-232 (сигналы TxD и RxD) к компьютеру РС,
четыре входа для приборов в стандарте ЦТП,
вход для дождемера,
порт RS-485 для добавочных устройств или для компьютера РС,
соединение сетевого питания 220В/50Гц.

Преобразователь оборудован памятью и часами реального времени, что позволяет буферизовать в преобразователе (в актуальной версии) комплект результатов измерений со всех приборов (рекордов) и пользоваться ими потребителем в подходящий момент. Количество результатов какие могут поместиться в памяти прибора зависит от количества и вида подключенных приборов и примерно для 4 штук термогигрометров LB-710 (или термогигрометров LB-701 с панелью LB-705), без дождемера, стоит 472 рекорда.

В преобразователе нет дисплея а результаты измерений доступны исключительно посредством порта RS-232 (или RS-485 в версии LB-486A). Рабочее состояние преобразователя (напр.подключение приборов к входам ЦТП) сигнализируется с помощью световодных цифровых индикаторов-LED.

В стандартном комплекте LB-486 находится программное обеспечение к компьютеру РС работающее в системе DOS и Windows 95/98/NT, которое дает возможность отсчета текущих и зарегистрированных результатов измерений а также установку часов и интервала регистрации преобразователя (в диапазоне 1...65000 сек). Лица, желающие самостоятельно приготовить программу связи с преобразователем LB-486, могут воспользоваться присоединенным протоколом связи.

Добавочным оборудованием преобразователя LB-486 может быть программа "Панель станции метео" работающая в системе Windows95/98, которая дает возможность графической визуализации текущих результатов измерений на дисплее компьютера а также их регистрацию на магнитном диске. Программу эту готовим для конкретного комплекта измерительных приборов присоединеных к преобразователю согласно особым требованиям пользователя (по заказу).
