- многоканальная регистрация
- сигнализация нарушения уровней тревоги
- прочность к исчезновениям питания
- интерфейс LonWorks
- интерфейс 4/20 мА
- графический индикатор
|
|

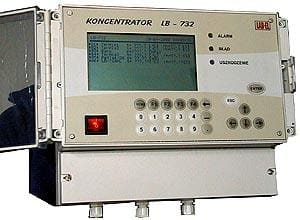

Концентратор LB-732 служит для многоканального собирания данных из датчиков изготовляемых фирмой LAB-EL. Он оборудован 16-ю портами токовой передачи, что позволяет подключить приборы передачи с помощью протокола S300 (цифровая токовая петля) или 4/20мА (аналоговая токовая петля). Протокол S300 использован в следующих устройствах: термогигрометры LB-705, LB-710, LB-725, LB-720 ; барометры: LB-716, LB-750; термогигробарометр LB-716; измеритель направления и скорости ветра LB-746. Аналоговая токовая петля 4/20 мА использована в гигрометре LB712. Вариантным оборудованием концентратора является модуль интерфейса LonWorks, который позволяет простым способом подключить до 64-ех датчиков LB-710NL. Так приборы S300, как и LonWorks, могут питаться от концентратора.
Концентратор имеет регистрирующее запоминающее устройство (208Кб, с возиожностью расширения до 464Кб), которая позволяет запоминать результаты измерений с заданным интервалом устанавливаемым отдельно для каждого канала. Графический индикатор устройства делает возможным просмотр этих данных в форме диаграмм. Память регистрирующего запоминающего устройства поддерживается аккумулятором NiCd, что гарантирует сохранение данных около одного месяца без сетевого питания. В прибор встроены часы RTC, которые дают временную развертку для регистрации истории измерений.
Есть возможность определения порогов тревоги для каждой величины отсчитываемой концентратором. Тревога сигнализируется внутренним гудком и/ или внешним устройством подключенным к релейному выходу. Есть возможность определить несколько видов тревоги отличающихся запаздыванием, порядком возбуждения (уровень/склон) и вид сигнализации. Возможно тоже определение тревоги для повреждения или отсутствия датчика.
Основным коммуникационным интерфейсом концентратора является последовательный порт EIA232, который работает со скоростью 38,4 Кбит/с и синхронизацией XON/XOFF. Это позволяет своевременно следить измерительные данные, отсчет тревожных положений и реагировать на них, отсчет регистрирующего запоминающего устройства, загрузку и отсчет конфигурационных данных. Вариантным решением является добавление второго коммуникационного интерфейса, который может работать по стандарту EIA232, EIA485 или токовой петли +/-10мА и обслуживать коммуникационный протокол напр. Modbus.
Доступ к функциям перемен установок в конфигурации
концентратора может храниться кодом доступа.
